Positionneur pour montage RPC

Montage RPC

Avec outillages de la gamme Puls

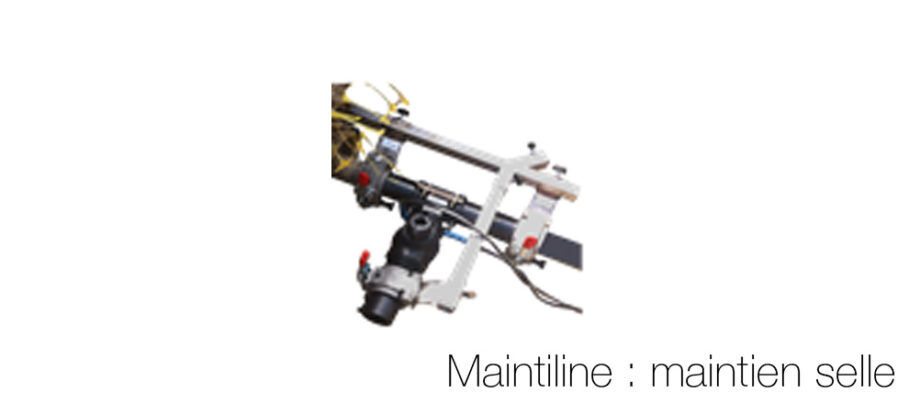

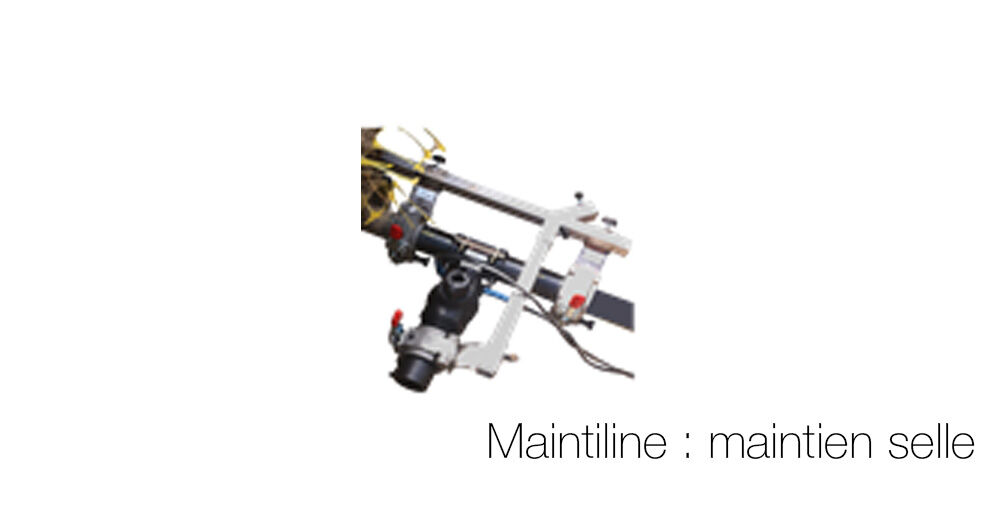

Dérivation en barre droite(1) : gamme Maintiline :

Matériel Diamètre de la canalisation Diamètre de la dérivation
Maintiline 63 63 40 à 63 (2)
Maintiline 125 110 à 125 63 à 125
Maintiline 200 110 à 200 63 à 200



(1) ou couronne de diamètre ø32 ou ø40mm
(2) ø32mm réalisable avec des coquilles en option

Dérivation en barre droite(1) : gamme Normaline :

Réduction RPC : pour le maintien de la machine à percer (dimensions de la coquille selon marque de la machine à percer)

Matériel Diamètre de la canalisation principale Diamètre de la dérivation
Normaline 125 110 à 125 32 à 63
Normaline 200 110 à 200 32 à 63



(1) ou couronne de diamètre ø32 ou ø40mm

Positionneur pour montage RPC - Maintien de la selle

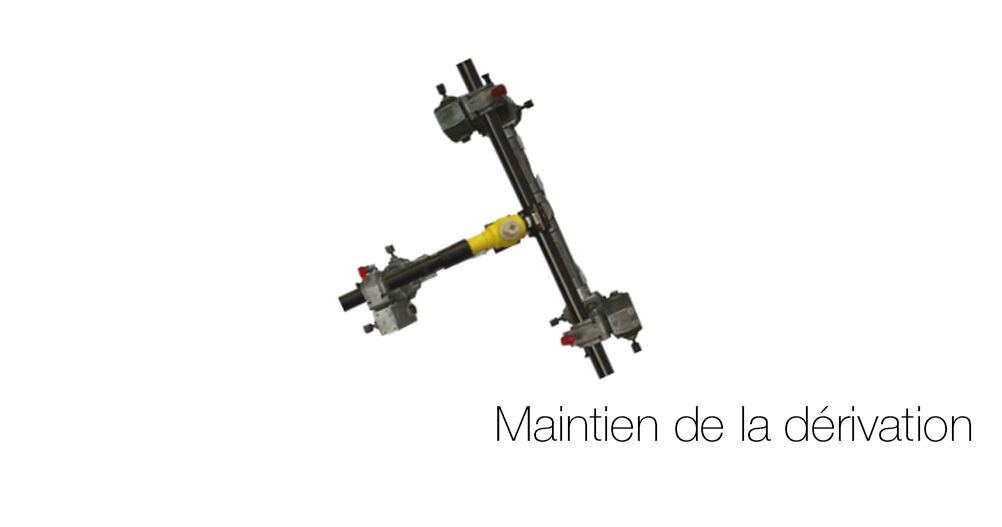

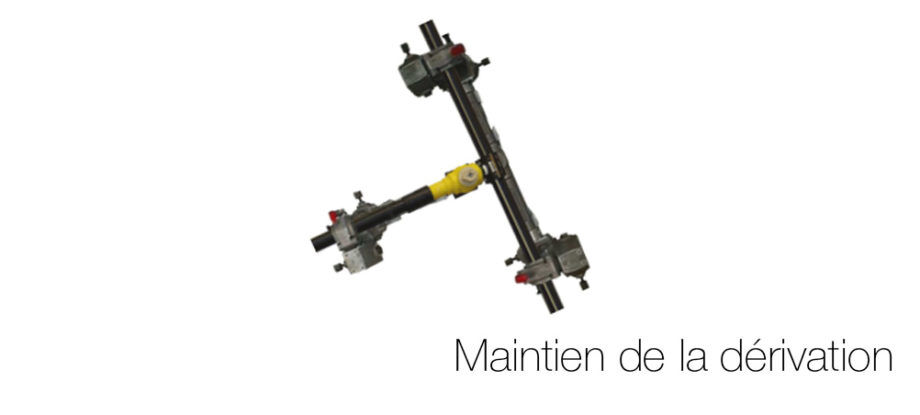

Dérivation tube issu de couronne : gamme Posiline :

Matériel Diamètre de la canalisation principale Diamètre de la dérivation
Posiline 63 63 40 à 63 (2)



(2) ø32mm réalisable en option avec des coquilles adaptées
